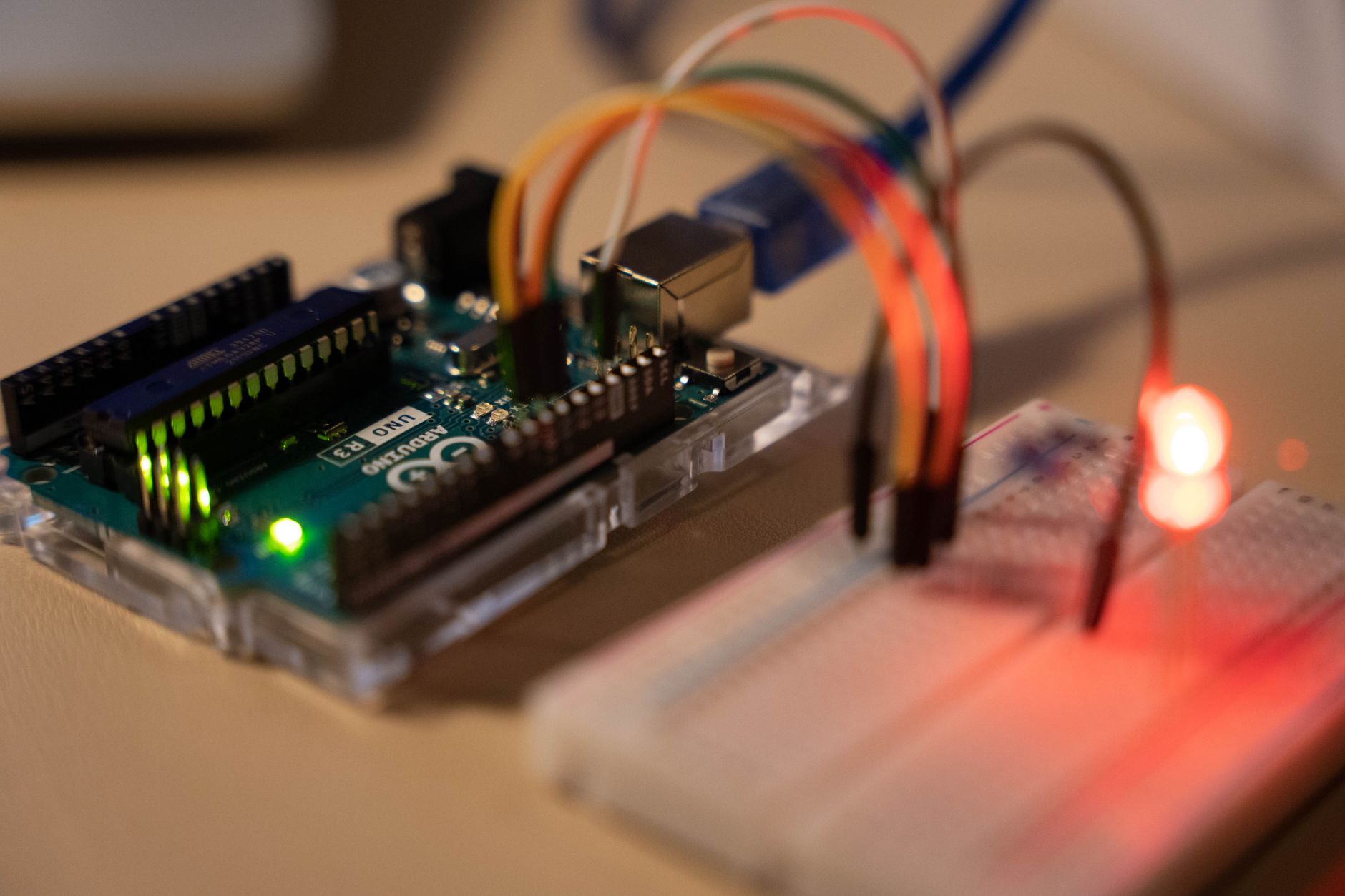

Breadboard, elektronik devrelerle yeni tanışan herkesin ilk karşılaştığı ve lehim gerektirmeden fikirleri hızlıca test etmeyi sağlayan bir prototipleme aracıdır. Ancak görünüşteki basitliğine rağmen, iç bağlantı mantığını tam kavramadan kurulan devreler çoğu zaman "çalışmıyor" görünür; oysa sorun genellikle devre tasarımında değil, breadboard'un kullanım şeklindedir. Bu yazıda yeni başlayanların en sık yaptığı hataları ve dikkat edilmesi gereken pratik noktaları adım adım ele alıyoruz.
Bir bakışta
- Breadboard'da sütunlar ve güç rayları farklı mantıkla bağlıdır, karıştırmak hataya yol açar.
- Gevşek jumper temasları ve yanlış eleman yerleşimi devrenin kararsız çalışmasına neden olur.
- Enerjilendirmeden önce polarite, pinout ve kısa devre risklerini kontrol etmek arızaları önler.
Breadboard Nedir, İç Yapısı Nasıl Çalışır?
Breadboard üzerindeki delikler rastgele dizilmiş gibi görünse de aslında belirli bir elektriksel mantığa göre gruplanmıştır. Ortadaki ana çalışma alanında, her sütun (genellikle 5 delikten oluşan dikey gruplar) kendi içinde birbirine bağlıdır. Yani bir sütuna taktığınız herhangi bir bacak, o sütundaki diğer tüm deliklerle elektriksel olarak aynı noktadadır.
Bu ana çalışma alanının tam ortasında bir oluk (center gap) bulunur. Bu oluk, sütunları sağ ve sol olarak ikiye ayırır; yani oluğun bir tarafındaki sütun ile diğer tarafındaki sütun birbirine bağlı değildir. Bu ayrım özellikle entegre devreler (IC) için tasarlanmıştır: bir entegrenin bacakları oluğun iki tarafına yerleştirildiğinde, her bacak kendi tarafındaki bağımsız sütuna denk gelir ve kısa devre riski olmadan her pine ayrı bağlantı yapılabilir.
Breadboard'un üst ve alt kenarlarında yer alan güç rayları ise bu mantıktan farklı çalışır. Bunlar dikey değil, yatay olarak birbirine bağlıdır; genellikle kırmızı çizgili hat artı (+), mavi veya siyah çizgili hat eksi (−) için ayrılmıştır. Devre satırlarıyla güç raylarını karıştırmak, yeni başlayanların en sık düştüğü tuzaklardan biridir.
Güç Hatlarını Kullanırken Kısa Devre Riskleri
Güç raylarının en büyük avantajı, devrenin her noktasına kolayca artı ve eksi besleme ulaştırabilmesidir; ancak bu kolaylık dikkatsizlik durumunda kısa devreye de davetiye çıkarır.
En yaygın hata, bir jumper kablonun yanlışlıkla hem artı hem eksi rayına aynı anda temas etmesi ya da bir eleman bacağının iki rayı köprülemesidir. Bu durum genellikle kaynağın aşırı ısınması, güç kaynağının kendini koruma amaçlı kapanması veya en kötü senaryoda elemanların zarar görmesiyle sonuçlanır.
Birden fazla güç kaynağı (örneğin 5V ve 3.3V) aynı breadboard üzerinde kullanılıyorsa, hangi rayın hangi gerilime ait olduğunu net şekilde işaretlemek gerekir. Karışıklığı önlemek için bant üzerine yazı yazmak ya da farklı renk jumper kablo kullanmak işe yarar.
Genel bir güvenlik pratiği olarak, devre üzerinde herhangi bir bağlantı değişikliği yapmadan önce güç kaynağını kapatmak alışkanlık haline getirilmelidir. Enerjili bir devrede kablo takıp çıkarmak, hem kısa devre hem de bileşenlerin ani akım darbesiyle zarar görme riskini artırır.
Jumper Kablo ve Eleman Bacaklarının Doğru Yerleştirilmesi
Breadboard devrelerinde "neden çalışmıyor" sorularının büyük bölümü aslında gevşek temas kaynaklıdır. Devre mantıksal olarak doğru kurulmuş olsa bile, bir kablo ucu deliğe tam oturmamışsa devre kesintili çalışır, bazen çalışır bazen çalışmaz gibi kararsız belirtiler gösterir.
Dikkat edilmesi gereken birkaç nokta:
- Jumper kablo ucunun düz ve yeterince sert olması, deliğe düzgün girmesini sağlar. Ucu bükülmüş veya aşırı ince kablolar sağlam temas kuramayabilir.
- Kablonun deliğe dik açıyla, tam derinliğine kadar itilmesi gerekir; yarım sokulmuş kablolar görünüşte bağlıymış gibi dursa da elektriksel temas sağlamayabilir.
- Aynı deliğe birden fazla bacak veya kablo sıkıştırmak (örneğin bir direnç bacağı ile bir jumper kabloyu aynı deliğe zorlamak) hem deliğin iç temas noktalarını zamanla bozar hem de gevşek bağlantıya yol açar. Bunun yerine aynı sütundaki farklı bir delik tercih edilmelidir.
Bir devre beklenmedik şekilde çalışmıyorsa, ilk kontrol edilmesi gereken yer genellikle karmaşık bir mantık hatası değil, bu tür fiziksel temas sorunlarıdır.
Devre Elemanlarının Yerleşim Mantığı
Direnç, kondansatör gibi iki uçlu elemanlar breadboard'a yerleştirilirken genellikle iki farklı sütuna denk gelecek şekilde konumlandırılır; böylece her bacak kendi sütunundaki diğer noktalarla bağlantı kurabilir. Elemanı aynı sütuna ait iki deliğe takmak (örneğin yan yana iki delik) o elemanı devre dışı bırakır çünkü iki ucu zaten aynı noktada kısa devre olmuş sayılır.
Transistör, entegre gibi çok bacaklı elemanlar için orta oluk büyük kolaylık sağlar. Elemanı oluğun üzerine, bacakları iki tarafa denk gelecek şekilde yerleştirmek, her bacağın bağımsız bir sütuna bağlanmasını garanti eder. Bu yerleşim yapılmazsa, örneğin bir entegrenin karşılıklı iki bacağı aynı sütunda kısa devre olabilir.
Eleman bacaklarını yerleştirirken komşu sütunlar arasında istemeden temas oluşturmamaya dikkat etmek de önemlidir; özellikle bacakları bükülü veya birbirine yakın elemanlarda bu risk artar.
Mikrodenetleyici ve Entegrelerde Pin Karışıklığını Önleme
Mikrodenetleyici veya entegre devrelerle çalışırken en kritik adım, yerleştirmeden önce pinout şemasına bakmaktır. Hangi bacağın güç, toprak, sinyal veya belirli bir işlev için ayrıldığını bilmeden rastgele bağlantı yapmak, hem devrenin çalışmamasına hem de bileşenin zarar görmesine yol açabilir.
Çoğu entegrenin üzerinde yönünü belirten bir çentik veya nokta işareti bulunur. Bu işaret, pin numaralandırmasının başlangıç noktasını gösterir. Entegreyi breadboard'a yerleştirirken bu işaretin yönünü kontrol etmeden bağlamak, tüm pinlerin ters okunmasına ve karışık sonuçlar alınmasına neden olur.
Karmaşık devrelerde bağlantıları tek seferde tamamlamak yerine, adım adım ilerleyip her bağlantıyı yaptıktan sonra kısaca kontrol etmek hata ayıklamayı kolaylaştırır. Örneğin önce güç ve toprak bağlantılarını yapıp devreyi enerjilendirmeden kontrol etmek, ardından sinyal hatlarına geçmek, olası hataları erken aşamada yakalamayı sağlar.
Aşırı Akım ve Yanlış Polariteye Karşı Basit Önlemler
Elektrolitik kondansatör, LED gibi polariteli elemanlarda yön hatası yaygın bir sorundur. Devreyi enerjilendirmeden önce bu tür elemanların artı ve eksi uçlarının doğru yerleştirildiğinden emin olmak, hem elemanın hem de devrenin diğer kısımlarının korunmasına yardımcı olur.
Aşırı akıma karşı en temel önlem, uygun değerde seri direnç kullanmaktır; bu, örneğin bir LED'in izin verilen akım sınırını aşmasını engeller. Daha büyük güç gerektiren veya sürekli çalışan prototiplerde sigorta benzeri koruma elemanlarının genel mantığını bilmek faydalıdır: aşırı akım durumunda devrenin bir noktada kesilerek diğer bileşenlerin korunması.
Devrede duman kokusu, aşırı ısınma veya beklenmedik bir ses fark edildiğinde yapılması gereken ilk şey, tahmin yürütmeden gücü hemen kesmektir. Sorunun kaynağı sonradan sakin bir şekilde incelenebilir; enerjili haldeyken müdahale etmek riski artırır.
Prototipten Kalıcı Devreye Geçiş Süreci
Breadboard üzerinde doğrulanan bir devre, genellikle daha kalıcı bir forma; lehimli deneme kartına veya PCB'ye aktarılır. Bunun başlıca nedeni, breadboard bağlantılarının titreşim, hareket veya zamanla gevşeme gibi etkenlere karşı kırılgan olmasıdır. Uzun süreli veya taşınabilir kullanım gerektiren projelerde bu kırılganlık güvenilirlik sorunu yaratır.
Geçiş öncesinde devre şemasının breadboard üzerinde yapılan son değişikliklerle güncel tutulması önemlidir. Prototipleme sürecinde sık sık küçük değişiklikler yapılır ve bunlar şemaya işlenmezse, lehimleme aşamasında hangi bağlantının doğru olduğu karışabilir.
Lehimleme öncesi yerleşim planlaması yapmak — hangi elemanın nereye oturacağını kabaca kağıt üzerinde ya da tasarım yazılımında önceden düşünmek — hem lehimleme sürecini hızlandırır hem de kart üzerinde gereksiz kablo karmaşasını azaltır.
Kablo Düzeni ve Renk Kodlama ile Hata Ayıklama
Breadboard üzerinde onlarca kablo birbirine karıştığında, en basit hatayı bile bulmak zorlaşır. Bu nedenle güç, toprak ve sinyal hatları için tutarlı bir renk kodlaması kullanmak (örneğin kırmızı artı, siyah eksi, farklı renkler sinyal hatları için) hem devreyi kurarken hem de sonradan hata ararken büyük kolaylık sağlar.
Düzenli kablolama sadece estetik bir tercih değildir; kabloların gereksiz yere çapraz geçmemesi, mümkün olduğunca kısa ve doğrudan yollar izlemesi, görsel olarak hangi noktanın nereye bağlı olduğunu takip etmeyi kolaylaştırır. Karmaşık devrelerde bu tür organizasyon alışkanlıkları, "bu kablo nereye gidiyordu" sorusuyla harcanan zamanı ciddi ölçüde azaltır.
Breadboard'un Fiziksel Ömrü ve Temas Sorunları
Breadboard'lar sonsuz kullanım ömrüne sahip değildir. Sık kullanılan delikler zamanla iç yaylarını kaybedebilir ve bacakları eskisi kadar sıkı tutamaz hale gelir. Bu durum, aynı devrenin bazen çalışıp bazen çalışmadığı, dokunulduğunda davranışının değiştiği gibi belirtilerle kendini gösterir.
Eski veya çok kullanılmış breadboard'larda bu tür kararsız davranışlar, devre tasarımından kaynaklanan bir hata sanılabilir; oysa sorun tamamen fiziksel aşınmadır. Böyle bir şüphe oluştuğunda, elemanı veya kabloyu farklı bir deliğe taşıyıp devrenin davranışının değişip değişmediğini gözlemlemek basit ama etkili bir teşhis yöntemidir.
Uzun vadede sık kullanılan breadboard'ları belirli aralıklarla gözden geçirmek, temas sorunu yaşanan bölgeleri not almak ve gerektiğinde breadboard'u yenilemek, gereksiz hata ayıklama sürelerinden tasarruf sağlar.
Breadboard üzerinde prototip kurmak, elektronik öğreniminin en pratik ve hataya en açık aşamalarından biridir. Burada anlatılan noktalara dikkat etmek — bağlantı mantığını anlamak, güç hatlarını dikkatli kullanmak, temas kalitesine özen göstermek ve düzenli bir organizasyon alışkanlığı geliştirmek — hem öğrenme sürecini hızlandırır hem de gerçek devre tasarımı becerilerinin sağlam temeller üzerine kurulmasını sağlar.
