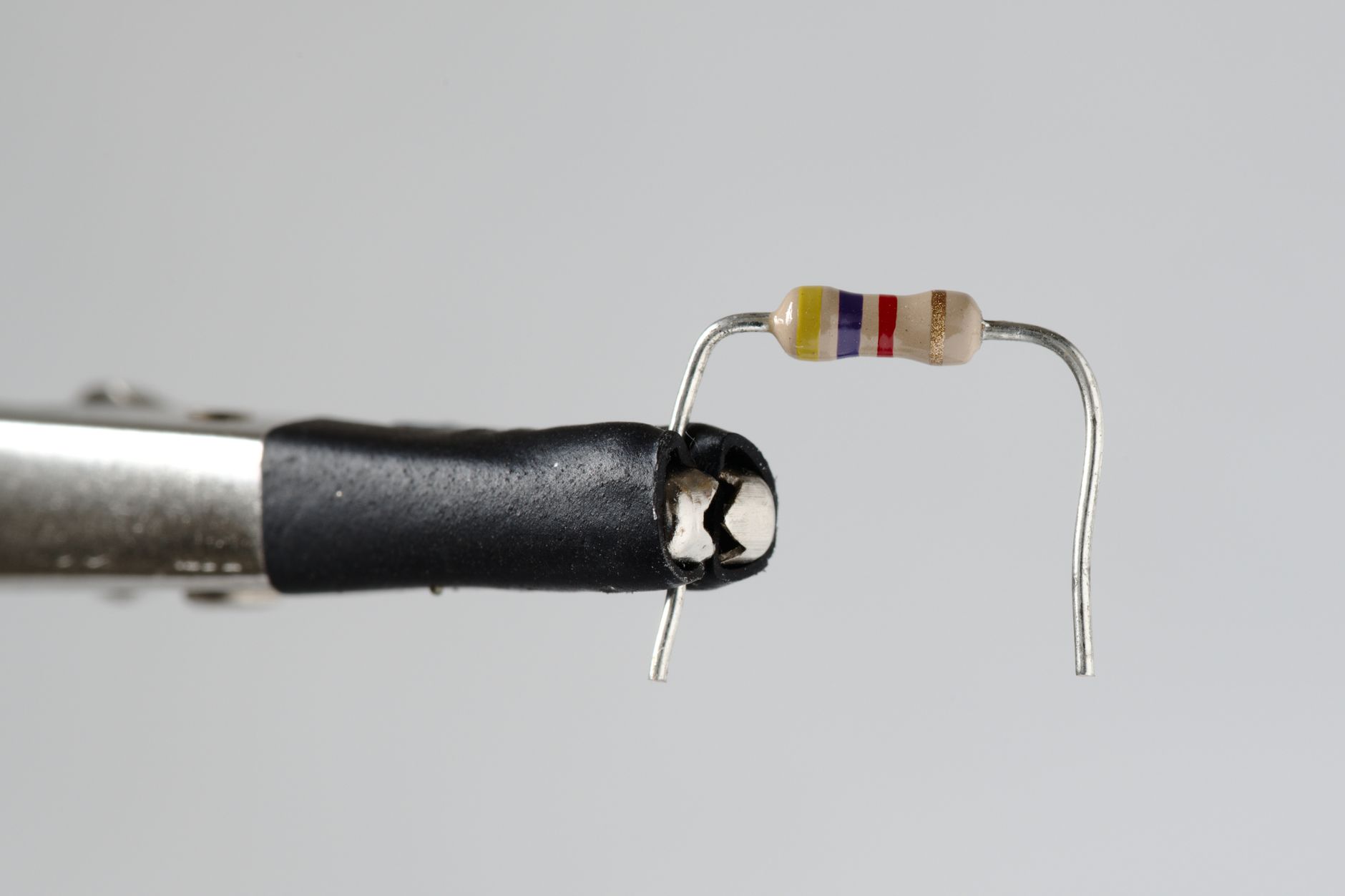

Elektronik devrelerle yeni tanışan birçok kişi için karşılaşılan ilk pratik zorluklardan biri, direnç üzerindeki renkli bantları doğru okuyabilmektir. Sayılarla yazmak yerine renk bandı kullanılması ilk bakışta gereksiz karmaşık gelebilir, ama aslında oldukça pratik bir çözümdür. Bu yazıda renk kodu sisteminin mantığını, akılda tutma yöntemlerini, sık yapılan hataları ve doğrulama alışkanlıklarını ele alıyoruz.
Bir bakışta
- Direnç renk kodları, gövde üzerinde her açıdan okunabilmesi için sayı yerine kullanılan pratik bir sistemdir.
- 4, 5 ve 6 bantlı dirençlerde basamak, çarpan, tolerans ve sıcaklık katsayısı bantları farklı bilgiler taşır.
- Renk okuma hatalarını azaltmak için iyi aydınlatma, doğru yön tespiti ve multimetre ile doğrulama önerilir.
Direnç Renk Kodları Neden Hâlâ Kullanılıyor?
Dirençler genellikle çok küçük boyutlu bileşenlerdir ve üzerlerine sayı yazmak her zaman pratik değildir. Küçük gövdeye yazılan rakamlar, devre içine yerleştirildiğinde belirli bir açıdan bakılmadığı sürece okunamayabilir ya da lehim ısısı, nem gibi etkenlerle zamanla silinebilir. Renk bantları ise direncin gövdesini çepeçevre sardığı için hangi açıdan bakılırsa bakılsın okunabilir olur.
Renk kodu sisteminin temel mantığı basittir: her renk belirli bir rakamı veya çarpanı temsil eder ve bantlar belirli bir sırayla dizilerek direncin ohm cinsinden değerini oluşturur. Bu sistemi öğrenmek, özellikle devre tasarımı ve prototipleme sürecinde zaman kazandıran, hataları azaltan temel bir beceridir. Bir devreyi kurarken elinizdeki direncin doğru değerde olduğundan emin olmak, LED'in yanıp yanmamasından hassas bir sensör devresinin çalışmasına kadar birçok noktada belirleyici olabilir.
4, 5 ve 6 Bantlı Dirençler Arasındaki Farklar
En yaygın kullanılan direnç tipi 4 bantlıdır. Bu tipte ilk iki bant direncin iki basamağını, üçüncü bant çarpanı (kaç sıfır ekleneceğini), dördüncü bant ise toleransı gösterir. Örneğin kahverengi-siyah-kırmızı-altın bantları sırasıyla 1, 0 ve çarpan olarak yüz anlamına gelir; bu da 1000 ohm (1 kΩ) değerine, altın bant ise yüzde 5 toleransa karşılık gelir.
5 ve 6 bantlı dirençlerde ise ilk üç bant basamakları oluşturur, dördüncü bant çarpan, beşinci bant tolerans olarak kullanılır. Bu yapı, iki basamak yerine üç basamak kullanıldığı için daha hassas değerlerin ifade edilmesini sağlar. 6 bantlı dirençlerde son bant ise sıcaklık katsayısını gösterir; bu bilgi, sıcaklık değişimlerinin direnç değerini ne kadar etkileyeceğini belirtir ve özellikle hassas ölçüm devrelerinde veya yüksek sıcaklığa maruz kalan projelerde önem kazanır.
Bir direncin kaç bantlı olduğunu ilk bakışta ayırt etmek için tolerans bandının konumuna ve rengine dikkat etmek işe yarar. Tolerans bantları genellikle altın veya gümüş renginde olur ve diğer bantlardan biraz daha geniş bırakılır; bu bant genellikle direncin sağ ucuna yakın konumlanır.
Renk-Rakam Eşleşmesini Akılda Tutma Yöntemleri
Renk kodu sistemi rastgele değil, belirli bir mantıkla sıralanmıştır: siyahtan başlayıp beyaza doğru gidildikçe rakam değeri artar. Bu genel eğilimi fark etmek, ezberlemeyi kolaylaştıran ilk adımdır.
Pratikte işe yarayan bir başka yöntem, renkleri gruplar hâlinde düşünmektir:
- Koyu tonlar (siyah, kahverengi, kırmızı) düşük rakamları (0, 1, 2) temsil eder.
- Sıcak tonlar (turuncu, sarı) orta rakamları (3, 4) karşılar.
- Doğa tonları (yeşil, mavi, mor) daha yüksek rakamlara (5, 6, 7) geçişi gösterir.
- Açık tonlar (gri, beyaz) en yüksek rakamlara (8, 9) karşılık gelir.
Bunun yanında her rengi kişisel bir çağrışımla eşleştirmek de kalıcı bir bellek oluşturur. Örneğin kırmızıyı "ateşin ikinci alevi" gibi kendine özgü bir imgeyle ilişkilendirmek, mekanik ezberden daha dayanıklı bir hafıza izi bırakabilir.
En sağlıklı öğrenme yöntemi ise pratik yapmaktır. Elektronik hobi setlerinde sık rastlanan 220Ω (kırmızı-kırmızı-kahverengi), 1kΩ (kahverengi-siyah-kırmızı) ve 10kΩ (kahverengi-siyah-turuncu) gibi değerleri elinize alıp defalarca okumak, zamanla bu değerleri renklerine bakar bakmaz tanımanızı sağlar.
Tolerans ve Sıcaklık Katsayısı Bantları Ne Anlatır?
Tolerans bandı, direncin üzerinde yazan (ya da renk koduyla hesaplanan) değerin gerçek üretim değerinden yüzde kaç sapabileceğini gösterir. Örneğin yüzde 5 toleranslı 1 kΩ'luk bir direnç, gerçekte 950 ile 1050 ohm arasında bir değere sahip olabilir.
Yaygın tolerans renkleri şöyledir:
- Altın: yüzde 5 tolerans
- Gümüş: yüzde 10 tolerans
- Kahverengi: yüzde 1 tolerans (genellikle hassas dirençlerde görülür)
Sıcaklık katsayısı bandı ise yalnızca 6 bantlı dirençlerde bulunur ve direncin sıcaklık değişimlerine karşı ne kadar duyarlı olduğunu gösterir. Bu bilgi, hassas ölçüm cihazları veya yüksek sıcaklığa maruz kalan endüstriyel devrelerde önemlidir. Hobi projelerinde genellikle bu kadar hassasiyete ihtiyaç duyulmaz; oda sıcaklığında çalışan basit bir LED sürücü devresi için tolerans farkı fark edilir bir sorun yaratmaz. Ancak profesyonel devre tasarımına geçildiğinde veya hassas analog ölçüm devreleri kurulduğunda bu bantlara dikkat etmek gerekir.
Renkleri Ayırt Etmekte Yaşanan Zorluklar ve Çözümleri
Renk kodu okumada en sık karşılaşılan pratik sorun, ortam aydınlatmasının yetersiz olmasıdır. Kötü ışık altında kahverengi ile kırmızı, ya da mavi ile mor kolayca karıştırılabilir. Bu sorunun en basit çözümü, beyaz ışık veren bir LED lamba ya da masa lambası kullanarak direnci doğrudan aydınlatmaktır.
Eski veya ısıya maruz kalmış dirençlerde bantların rengi solabilir, bu da okumayı zorlaştırır. Böyle durumlarda büyüteç kullanmak faydalı olsa da, en güvenilir yöntem multimetre ile doğrudan ölçüm yapmaktır.
Renk körlüğü yaşayan kullanıcılar için de benzer çözümler geçerlidir: renk koduna güvenmek yerine multimetre kullanmak, ya da telefon uygulamaları üzerinden kamera destekli renk tanıma yöntemlerinden faydalanmak pratik bir alternatiftir [kaynak gerekli].
Bant okuma yönünü doğru belirlemek de sık göz ardı edilen bir noktadır. Genel kural, tolerans bandının (genellikle altın veya gümüş) direncin sağ tarafına yakın konumlanmasıdır; okumaya bu banttan uzak olan taraftan başlanır.
Okunan Değeri Multimetre ile Doğrulamak
Renk kodundan çıkarılan değer ne kadar dikkatli okunursa okunsun, bunu multimetre ile teyit etmek iyi bir alışkanlıktır. Özellikle yeni başlayanlar için bu adım, hem renk okuma becerisini pekiştirir hem de olası hataları devre kurulmadan önce yakalamayı sağlar.
Ölçüm yaparken dikkat edilmesi gereken birkaç temel nokta vardır:
- Direnç, devre üzerindeyken değil, devre dışındayken ölçülmelidir; aksi hâlde çevredeki bileşenler ölçüm sonucunu etkileyebilir.
- Multimetrenin direnç ölçüm kademesi (Ω sembolü), ölçülecek değere uygun aralığa ayarlanmalıdır.
- Ölçülen değer ile renk kodundan hesaplanan değer karşılaştırılırken, aradaki farkın tolerans bandında belirtilen yüzde aralığı içinde olup olmadığına bakılmalıdır.
Bu basit doğrulama adımı, özellikle prototipleme aşamasında yanlış değerli bir direncin devreye takılıp uzun süre hata aranmasını önler.
Sık Yapılan Okuma Hataları ve Kaçınma Yolları
Yeni başlayanların en sık yaptığı hatalardan biri, bant okuma yönünü ters başlatmaktır; bu durumda tamamen farklı bir değer elde edilir. Bir diğer yaygın hata, çarpan bandını basamak bandıyla karıştırmaktır; özellikle altın veya gümüş renkli çarpan bantları (bu bantlar ondalıklı çarpanları, yani 0,1 ve 0,01'i temsil eder) bazen tolerans bandıyla karıştırılabilir.
Yorgunluk veya acele ile çalışırken mor-mavi ya da turuncu-kırmızı gibi birbirine yakın renkler yanlış okunabilir. Bu tür hataları azaltmanın en etkili yolu, işlemi yavaşlatmak ve okunan değeri iki kez kontrol etmektir. Mümkünse renk kodundan çıkan değeri yüksek sesle söylemek veya not almak, dikkat dağınıklığından kaynaklanan hataları azaltır.
Doğru Direnç Seçiminin Devre Tasarımı ve Prototiplemedeki Rolü
Yanlış okunan bir direnç, devre davranışını beklenmedik şekillerde bozabilir. Örneğin bir LED'e seri bağlanan direncin değeri yanlış hesaplanırsa, LED hiç yanmayabilir ya da aşırı akım nedeniyle kısa sürede zarar görebilir. Benzer şekilde bir sensör devresinde yanlış direnç değeri, ölçüm sonuçlarının hatalı çıkmasına yol açabilir.
Prototipleme aşamasında direnç değerini önceden doğrulamak, devre kurulduktan sonra "neden çalışmıyor" sorusuna cevap aramak için harcanacak zamanı önemli ölçüde azaltır. Devre koruma açısından da doğru direnç seçimi kritik bir rol oynar; örneğin bir akım sınırlama direncinin yanlış değerde seçilmesi, bağlı olduğu bileşenin aşırı akımdan zarar görmesine neden olabilir.
Yeni başlayanlara önerilen yaklaşım, devre kurarken adım adım kontrol alışkanlığı geliştirmektir: önce renk kodunu okuyup değeri not almak, ardından multimetre ile doğrulamak, son olarak devreye yerleştirmeden önce bağlantı noktalarını bir kez daha gözden geçirmek. Bu küçük ama düzenli alışkanlıklar, zamanla hem hızlı hem de hatasız bir okuma becerisine dönüşür.
