Elektronik devre tasarımına yeni başlayanların en sık karşılaştığı sorulardan biri, bir devrede hangi kondansatör türünün kullanılması gerektiğidir. Direnç seçimi genelde basit bir hesaba dayansa da kondansatör seçimi; kapasite değeri, gerilim toleransı, sıcaklık davranışı ve fiziksel boyut gibi birden fazla değişkeni bir arada değerlendirmeyi gerektirir. Bu yazıda elektrolitik, seramik, tantal, film ve süperkapasitör türlerini karşılaştırarak, hangi durumda hangisinin daha mantıklı bir tercih olduğunu ele alacağız.
Bir bakışta
- Kondansatör seçimi kapasite, gerilim, sıcaklık ve boyut gibi kriterlerin birlikte değerlendirilmesini gerektirir.
- Elektrolitik ve tantal kondansatörler polarize yapıdadır, bu yüzden bağlantı yönüne dikkat edilmelidir.
- Seramik ve film kondansatörler yüksek frekans ve hassas devrelerde düşük kayıpla öne çıkar.
Kondansatör Nedir ve Kapasite (Farad) Ne Anlama Gelir?
Kondansatör, iki iletken yüzey arasında bir yalıtkan (dielektrik) katman bulunan ve bu yapı sayesinde elektrik yükünü geçici olarak depolayabilen bir devre elemanıdır. Bir bataryadan farklı olarak enerjiyi kimyasal reaksiyonla değil, elektrik alanında biriktirir; bu yüzden şarj ve deşarj süreçleri genellikle çok daha hızlıdır.
Bir kondansatörün ne kadar yük depolayabildiğini ifade eden büyüklüğe kapasite denir ve birimi farad (F)'dır. Pratikte bir farad çok büyük bir değer olduğu için devre tasarımında genellikle mikrofarad (µF), nanofarad (nF) ve pikofarad (pF) gibi alt birimler kullanılır. Örneğin güç kaynağı filtrelemede yüzlerce µF'lık değerler görülürken, yüksek frekans devrelerinde pF seviyesindeki değerler yeterli olabilir.
Kapasite değeri, kondansatörün devredeki davranışını doğrudan belirler: daha yüksek kapasite genellikle daha fazla enerji depolama ve daha yavaş gerilim değişimi anlamına gelirken, düşük kapasiteli kondansatörler hızlı sinyal değişimlerine daha uygun tepki verir. Bu nedenle "doğru" kapasite değeri, tamamen kullanılacağı devrenin amacına bağlıdır.

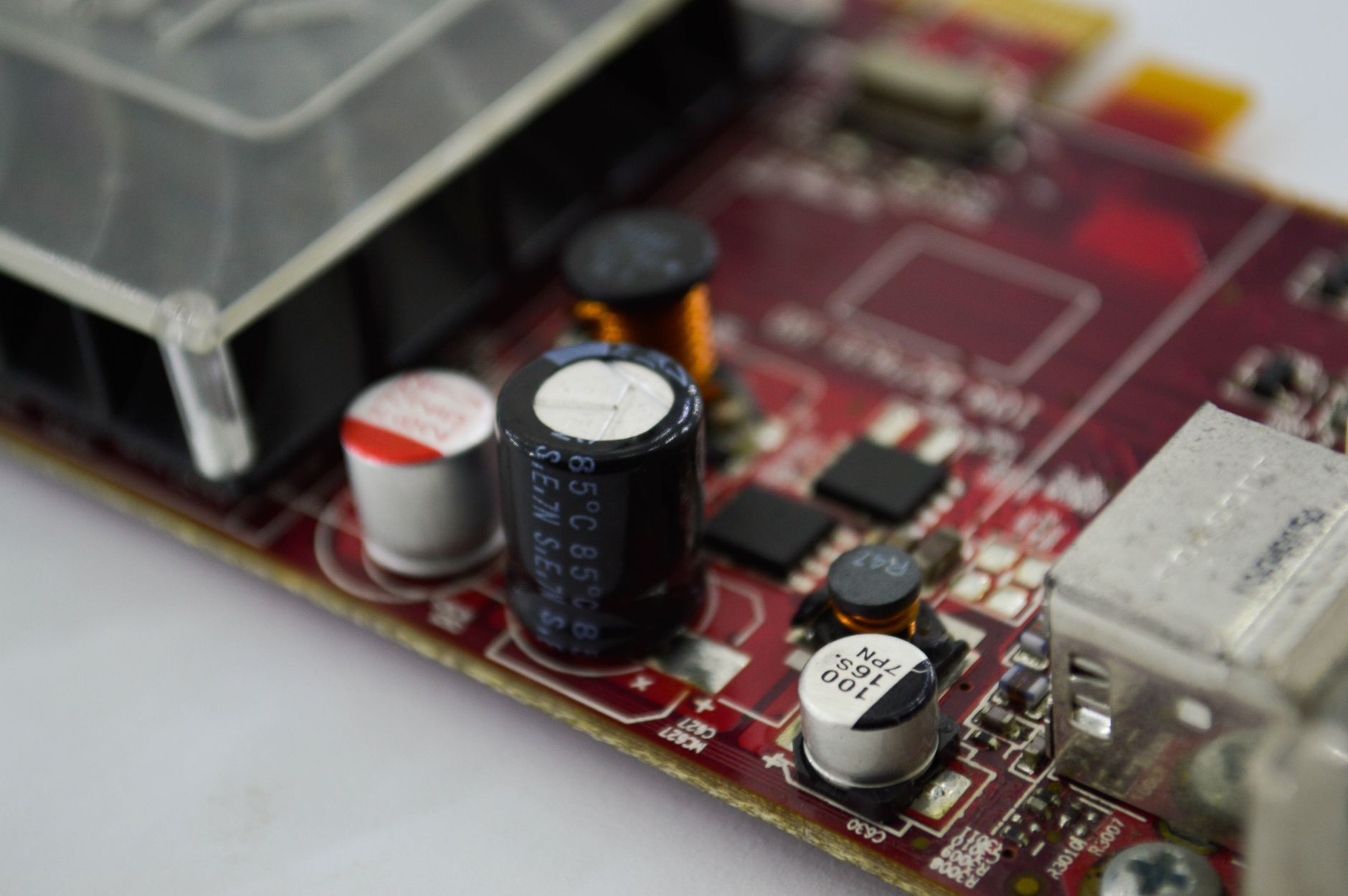

Elektrolitik Kondansatörler: Yüksek Kapasite, Polarite Riski
Elektrolitik kondansatörler, genellikle birkaç µF'tan binlerce µF'a kadar uzanan yüksek kapasite değerleriyle bilinir. Bu geniş aralık, onları güç kaynağı devrelerinde gerilim dalgalanmalarını yumuşatmak veya enerji tamponlamak için oldukça uygun hale getirir.
Ancak bu türün dikkat edilmesi gereken önemli bir özelliği vardır: çoğu elektrolitik kondansatör polarize yapıdadır, yani devreye bağlanırken artı (+) ve eksi (−) uçların doğru yönde bağlanması gerekir. Ters polarite ile bağlanan bir elektrolitik kondansatör hem işlevini yerine getiremez hem de aşırı ısınma veya arıza riski taşıyabilir. Bu yüzden devre şemasında polarite işaretlerinin dikkatle takip edilmesi gerekir.
Tipik kullanım alanları arasında güç kaynağı filtreleme, gerilim regülatörlerinin giriş-çıkışlarında dalgalanma azaltma ve düşük frekanslı ses devrelerinde bağlantı (coupling) kondansatörü olarak kullanım sayılabilir.
Seramik Kondansatörler: Küçük Boyut, Yüksek Frekans Performansı
Seramik kondansatörler, küçük fiziksel boyutları ve düşük maliyetleri sayesinde hobi elektroniğinde ve ticari üretimde en yaygın kullanılan türlerden biridir. Polarize olmadıkları için bağlantı yönü konusunda elektrolitik türe göre daha az risk taşırlar.
Bu kondansatörlerin kapasite değerleri genellikle pF ile birkaç µF arasında değişir; bu da onları yüksek frekans uygulamaları ve gürültü filtreleme (decoupling) işlemleri için ideal kılar. Özellikle mikrodenetleyici devrelerinde besleme hattındaki ani gerilim düşüşlerini bastırmak amacıyla entegre devrelerin yanına yerleştirilen küçük seramik kondansatörler yaygın bir uygulamadır.
Kapasite değerlerinin elektrolitik türe kıyasla daha düşük olması, bu türün yüksek kapasite gerektiren güç filtreleme gibi işlerde tek başına yeterli olmayabileceği anlamına gelir. Bu nedenle pratikte seramik ve elektrolitik kondansatörler genellikle birlikte, birbirini tamamlayacak şekilde kullanılır.
Tantal Kondansatörler: Kararlılık ve Gerilim Sınırlarına Dikkat
Tantal kondansatörler, kararlı kapasite değerleri ve kompakt yapılarıyla öne çıkar. Sıcaklık ve zamana bağlı kapasite değişimleri elektrolitik türe göre genellikle daha düşüktür, bu da onları hassas ve uzun ömürlü çalışması beklenen devrelerde tercih edilir hale getirir.
Ancak bu türün önemli bir zayıf noktası vardır: anma gerilimine yakın veya onu aşan koşullarda çalıştırıldığında arıza riski, diğer türlere kıyasla daha belirgin olabilir. Bu nedenle tantal kondansatör seçerken devredeki gerçek çalışma gerilimine göre yeterli tolerans payı bırakmak, güvenilirlik açısından önemlidir. Tantal kondansatörler de genellikle polarizedir, dolayısıyla bağlantı yönüne dikkat edilmesi gerekir.
Film Kondansatörler: Düşük Kayıp, Hassas Analog Devreler
Film kondansatörler, dielektrik olarak plastik film kullanan ve düşük enerji kaybı ile bilinen bir türdür. Bu özellik, onları hassasiyet gerektiren analog sinyal işleme ve ses devrelerinde tercih edilen bir seçenek haline getirir.
Elektrolitik türe göre kapasite değerleri genellikle daha düşüktür ve fiziksel boyutları kapasiteye bağlı olarak seramik türe kıyasla daha büyük olabilir. Buna karşılık, kararlılıkları ve düşük parazit üretimleri sayesinde filtre devrelerinde, zamanlama (timing) uygulamalarında ve ses kalitesinin önemli olduğu projelerde tercih edilirler. Polarize olmadıkları için bağlantı yönü konusunda ek bir dikkat gerektirmezler.
Süperkapasitörler: Pil Benzeri Enerji Depolama
Süperkapasitörler (ultrakapasitörler olarak da bilinir), diğer kondansatör türlerine kıyasla çok daha yüksek kapasite değerlerine ulaşabilen, farad seviyesinde ölçülen bir türdür. Bu özellikleri sayesinde geleneksel kondansatörlerden ziyade küçük bir pile benzer şekilde enerji depolama amacıyla kullanılırlar.
Pillerle karşılaştırıldıklarında en belirgin farkları, çok daha hızlı şarj ve deşarj olabilmeleridir; ancak depoladıkları toplam enerji miktarı genellikle aynı hacimdeki bir pilden daha azdır. Bu nedenle süperkapasitörler, ani güç ihtiyaçlarının karşılanması, kısa süreli yedek güç sağlanması veya enerji tamponlama gibi senaryolarda tercih edilir; uzun süreli ana enerji kaynağı olarak pil yerine geçmeleri genellikle beklenmez.
Doğru Kondansatörü Seçerken Bakılması Gereken Kriterler
Bir devre için kondansatör seçerken tek bir değere değil, birkaç kriterin birlikte değerlendirilmesine ihtiyaç vardır:
- Kapasite değeri: Devrenin amacına göre (filtreleme, zamanlama, bağlantı vb.) gereken kapasite aralığı belirlenmelidir.
- Gerilim değeri: Kondansatörün anma gerilimi, devredeki gerçek çalışma geriliminden belirgin şekilde yüksek seçilmelidir; sınırda çalışmak güvenilirliği azaltır.
- Sıcaklık toleransı: Özellikle sıcaklığın değişken olduğu ortamlarda çalışacak devrelerde, kondansatörün sıcaklıkla kapasite kaybı yaşayıp yaşamadığı göz önünde bulundurulmalıdır.
Bunlara ek olarak, uygulamanın önceliği de seçimi etkiler: güç filtrelemede yüksek kapasite öncelikliyken, hassas analog sinyal devrelerinde düşük kayıp ve kararlılık ön plana çıkar. Son olarak devre üzerindeki fiziksel yerleşim kısıtları da (özellikle küçük PCB'lerde) hangi türün pratikte kullanılabileceğini sınırlayabilir.
Yanlış Seçimin Devre Performansına ve Güvenliğine Etkisi
Kondansatör seçimindeki hatalar sadece performans kaybına değil, bazen doğrudan devre güvenliğine yönelik risklere de yol açabilir. Yetersiz gerilim toleransına sahip bir kondansatör, beklenen çalışma geriliminin üzerinde bir gerilimle karşılaştığında arızalanabilir; bu durum devre koruma açısından ciddi bir zayıf nokta oluşturur.
Benzer şekilde, polarize bir kondansatörün (elektrolitik veya tantal) ters bağlanması, elemanın beklenen şekilde çalışmamasına ve arızalanmasına neden olabilir. Kapasite değerinin gereğinden düşük seçilmesi ise filtreleme yetersizliğine, gürültülü sinyal davranışına veya zamanlama devrelerinde beklenmeyen sonuçlara yol açabilir.
Uzun vadede, sınır değerlere yakın çalıştırılan veya yanlış türde seçilen kondansatörler devrenin genel güvenilirliğini ve ömrünü olumsuz etkiler. Bu yüzden özellikle güç devrelerinde ve sürekli çalışan sistemlerde tolerans payı bırakmak, basit ama etkili bir koruma önlemidir.
Prototipleme Aşamasında Pratik Kondansatör Seçim İpuçları
Prototipleme sürecinde kondansatör seçimini kolaylaştıracak birkaç pratik yaklaşım vardır:
- Deneme yapmaktan çekinmeyin: Aynı devrede farklı kapasite değerleri veya türleri deneyerek devrenin davranışını gözlemlemek, teorik hesaplardan daha hızlı sonuç verebilir.
- Tolerans payı bırakın: Hem gerilim hem kapasite değerinde, hesaplanan minimum değerin üzerinde bir seçim yapmak, beklenmeyen durumlara karşı güvenlik sağlar.
- Bulunabilirliği ve maliyeti göz ardı etmeyin: Hobi projelerinde bazen "ideal" değerdeki bir kondansatör yerine, kolayca bulunabilen ve yeterince yakın bir değere sahip alternatif tercih edilebilir; bu, prototipleme sürecini hızlandırır.
Sonuç olarak, kondansatör türü seçimi devrenin amacına, çalışma koşullarına ve fiziksel kısıtlara bağlı çok yönlü bir karardır. Elektrolitik, seramik, tantal, film ve süperkapasitör türlerinin güçlü ve zayıf yönlerini bilmek, hem hobi projelerinde hem de daha ciddi devre tasarımlarında daha bilinçli ve güvenilir seçimler yapmayı kolaylaştırır.
