Osiloskop ile Devre Sinyallerini Analiz Etmenin Temel Yöntemleri

Bir devre üzerinde gerilim ölçmek için çoğu zaman multimetre yeterli görünür. Ancak sinyal zamanla değişiyorsa, örneğin bir mikrodenetleyici PWM ürettiğinde ya da bir sensör dalgalı bir çıkış verdiğinde, multimetrenin gösterdiği tek bir sayı yeterli bilgi vermez. İşte bu noktada osiloskop devreye girer. Bu yazıda, hobi amaçlı devre çalışan ve temel seviyeden orta seviyeye geçmek isteyen okuyucular için osiloskobun temel kullanımını, doğru ölçüm ayarlarını ve pratikte karşılaşılan yaygın sorunları ele alacağız.

Osiloskop Ne İşe Yarar? Temel Çalışma Mantığı

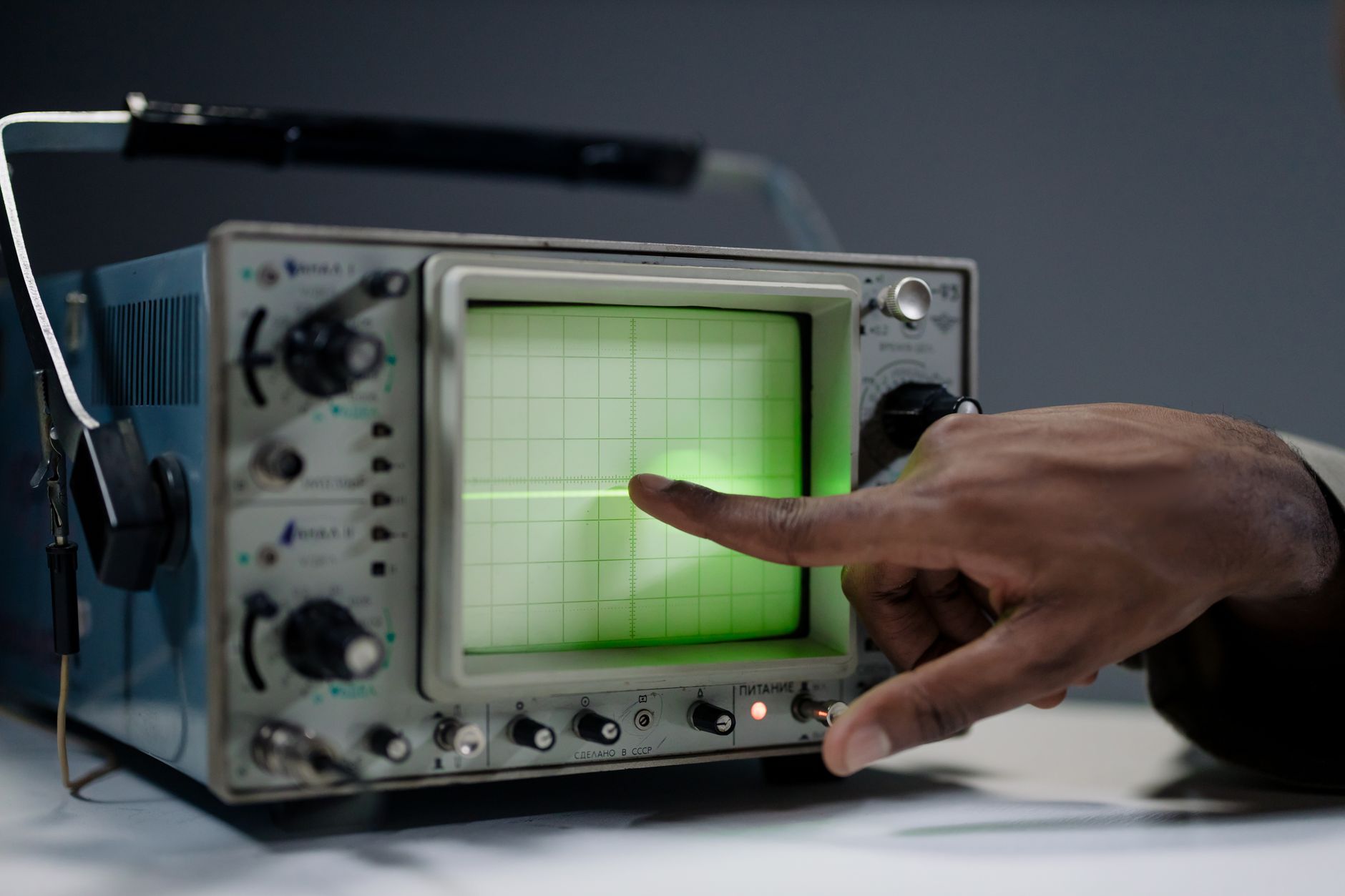

Osiloskop, bir devredeki gerilimin zaman içinde nasıl değiştiğini grafik hâlinde gösteren bir ölçüm cihazıdır. Ekranda gördüğünüz çizgi, aslında "bu anda gerilim şuydu, bir sonraki anda şu oldu" bilgisinin sürekli bir çizim hâline getirilmiş versiyonudur.

Multimetreden temel farkı burada ortaya çıkar: multimetre size tek bir anlık değer ya da ortalama bir değer verirken, osiloskop sinyalin şeklini bütün olarak gösterir. Bir sinyalin kare dalga mı, sinüs mü, yoksa beklenmedik şekilde bozulmuş bir dalga mı olduğunu ancak osiloskopla görebilirsiniz.

Ekranda iki eksen vardır: yatay eksen zamanı, dikey eksen ise gerilimi temsil eder. Bir sinyalin genliğini dikey eksende, periyodunu ve süresini ise yatay eksende okursunuz. Hobi amaçlı devre çalışmalarında osiloskop, özellikle mikrodenetleyici çıkışlarını, haberleşme hatlarını ve güç kaynaklarındaki dalgalanmaları anlamak için neredeyse vazgeçilmez bir araç hâline gelir.

Prob Bağlantısı ve Topraklama: İlk Adımlar

Osiloskop probunun iki ana teması vardır: sinyal ucu ve toprak klipsi (ground clip). Sinyal ucu ölçüm yapılacak noktaya, toprak klipsi ise devrenin referans noktasına, yani GND hattına bağlanır.

Toprak klipsinin doğru yere bağlanması kritik önemdedir. Yanlış ya da gevşek bir topraklama, ekranda anlamsız gürültü, kararsız görüntü ya da gerçek sinyalden tamamen farklı bir dalga biçimi olarak karşınıza çıkabilir. Bu yüzden ölçüme başlamadan önce toprak klipsinin devrenin GND noktasına sağlam şekilde temas ettiğinden emin olmak gerekir.

Bağlantı sırası da pratikte önemlidir: çoğu kişi önce toprak klipsini bağlar, ardından sinyal ucunu ölçüm noktasına değdirir. Bu sıra, olası kısa devre risklerini azaltmaya yardımcı olur. Özellikle güç devrelerinde ya da yüksek gerilimli noktalarda bu sıraya dikkat etmek, hem devreyi hem de osiloskobu korumak açısından önemlidir.

Volt/Div ve Time/Div Ayarları: Sinyali Okunabilir Hale Getirmek

Osiloskop ekranında gördüğünüz ızgara (grid), Volt/Div ve Time/Div ayarlarıyla anlam kazanır.

Volt/Div, dikey eksende her bir kare aralığının kaç volta karşılık geldiğini belirler. Sinyal genliği çok küçükse ve Volt/Div değeri yüksek ayarlanmışsa, sinyal ekranda düz bir çizgi gibi görünür; genlik çok büyükse ve değer düşükse, sinyal ekrandan taşar. Doğru ayar, sinyalin dikey eksende ekranın büyük bir kısmını kaplayacak ama taşmayacak şekilde ayarlanmasıdır.

Time/Div ise yatay eksende her bir kare aralığının kaç saniyeye (ya da milisaniye, mikrosaniyeye) karşılık geldiğini belirler. Bu ayar yanlış yapıldığında iki senaryoyla karşılaşılır: sinyal çok sıkışık görünüp tek bir bulanık şerit hâline gelir, ya da çok geniş açılmış olur ve sinyalin sadece küçük bir parçası görünür. Periyodik bir sinyali incelerken genellikle ekranda birkaç tam döngüyü görecek şekilde Time/Div ayarlamak, hem periyodu hem de dalga şeklini rahatça değerlendirmeyi sağlar.

Tetikleme (Trigger) Mantığı: Kararlı Görüntü Elde Etme

Osiloskopla ilk kez çalışanların en sık karşılaştığı sorunlardan biri, ekrandaki görüntünün sürekli kayması ya da titremesidir. Bunun temel nedeni genellikle trigger (tetikleme) ayarının doğru yapılmamış olmasıdır.

Trigger, osiloskobun sinyali her seferinde aynı referans noktasından "yakalayıp" çizmesini sağlayan mekanizmadır. Trigger seviyesi belirli bir gerilim değerine ayarlanır ve sinyal bu değeri geçtiğinde osiloskop yeni bir çizim döngüsü başlatır. Bu sayede ekrandaki dalga biçimi her seferinde aynı noktadan başlayarak sabit görünür.

Trigger ayarında genellikle yükselen kenar (rising edge) ya da düşen kenar (falling edge) seçimi yapılır. Yükselen kenar tetikleme, sinyal düşükten yükseğe geçerken; düşen kenar tetikleme ise yüksekten düşüğe geçerken tetiklenir. Kararsız, kayan bir görüntüyle karşılaştığınızda ilk kontrol edilmesi gereken şey trigger seviyesinin sinyalin genlik aralığı içinde olup olmadığıdır. Trigger seviyesi sinyalin hiç ulaşmadığı bir değere ayarlanmışsa, osiloskop sinyali bir türlü sabit yakalayamaz ve görüntü sürekli kayar.

Prob Zayıflatma (1x/10x) Seçimi ve Ölçüm Doğruluğu

Osiloskop probları genellikle 1x ve 10x olmak üzere iki zayıflatma (attenuation) modu sunar. 1x modda prob sinyali olduğu gibi iletir; 10x modda ise sinyali on kat zayıflatarak osiloskoba gönderir.

Bu seçim iki açıdan önemlidir. Birincisi doğrudan ölçüm doğruluğuyla ilgilidir: prob fiziksel olarak 10x konumundayken osiloskop ekranı hâlâ 1x olarak ayarlıysa, ekranda gördüğünüz değerler gerçek değerin onda biri kadar küçük görünür. Osiloskop cihazlarının çoğunda bu oranı yazılım/menü üzerinden tanımlamak gerekir; bu adım atlanırsa ölçülen genlik ciddi şekilde yanlış okunur.

İkinci konu bant genişliği ve yükleme etkisidir. 10x modu, devre üzerindeki ölçüm noktasına daha az yük bindirir ve genellikle daha yüksek frekanslı sinyallerde daha güvenilir sonuç verir. Hızlı geçişli dijital sinyalleri veya yüksek frekanslı devreleri incelerken 10x modu tercih etmek, ölçümün devreyi daha az etkilemesini sağlar. Düşük frekanslı, düşük genlikli sinyallerde ise 1x mod bazen daha kolay okunabilir bir görüntü sunabilir.

Gürültü, Salınım (Ringing) ve Beklenmeyen Dalga Biçimleri

Bir kare dalga beklediğinizde ekranda net kenarlar yerine gürültülü, çentikli ya da kenarlarında salınım (ringing) gösteren bir sinyal görebilirsiniz. Bu durumlar genellikle rastgele değil, belirli nedenlere işaret eder.

Ringing etkisi, sıklıkla hızlı anahtarlama yapan devrelerde (örneğin hızlı açılıp kapanan transistörler veya dijital çıkışlar) ya da devre üzerindeki parazitik endüktans ve kapasitans etkileşimlerinden kaynaklanır. Kenarlardaki küçük dalgalanmalar, devre tasarımında iyileştirme yapılması gerektiğine dair bir ipucu olabilir.

Gürültünün bir diğer yaygın kaynağı ise ölçüm düzeneğinin kendisidir. Uzun prob kabloları, gevşek toprak bağlantıları ya da probun devreye tam temas etmemesi, gerçekte var olmayan gürültüleri ekranda gösterebilir. Bu yüzden beklenmedik bir dalga biçimiyle karşılaşıldığında önce ölçüm bağlantılarını kontrol etmek, ardından devrenin kendisinde bir sorun olup olmadığını değerlendirmek mantıklı bir sıradır.

Analog ve Dijital Sinyallerde Osiloskop Kullanımı Arasındaki Farklar

Analog sinyallerde (örneğin bir ses sinyali ya da sensör çıkışı) genellikle genlik değişimleri, dalga şekli ve olası bozulmalar (distorsiyon) takip edilir. Sinyalin sürekli ve yumuşak geçişli olması beklenir; ani sıçramalar ya da kesikler genellikle bir sorunun işaretidir.

Dijital sinyallerde ise odak noktası farklıdır. Burada önemli olan sinyalin yüksek (high) ve düşük (low) seviyeleri arasında ne kadar net ve hızlı geçiş yaptığıdır. Kare dalga kenarlarındaki yükselme süresi (rise time) ve düşme süresi (fall time), sinyalin ne kadar "temiz" olduğunu gösterir. Yavaş geçişler ya da kenarlarda görülen bozulmalar, dijital haberleşmede hatalı veri okumalarına yol açabilir.

Özetle, analog sinyal incelemesinde şekil ve genlik bütünlüğüne, dijital sinyal incelemesinde ise zamanlama ve kenar netliğine odaklanmak gerekir.

Mikrodenetleyici Çıkışlarında Basit Gözlem Örnekleri

Mikrodenetleyici projeleriyle uğraşanlar için osiloskop, hata ayıklamada pratik bir araçtır. PWM (Pulse Width Modulation) sinyali örneğin, bir LED'in parlaklığını ya da bir motorun hızını kontrol etmek için kullanılır. Osiloskopla PWM sinyaline bakıldığında duty cycle (sinyalin yüksek kaldığı sürenin toplam periyoda oranı) ve frekans doğrudan gözlemlenebilir. Beklenen duty cycle ile ekranda görülen değer arasında fark varsa, bu durum yazılımsal bir hatayı ya da donanımsal bir sorunu işaret edebilir.

Seri haberleşme hatlarında (UART benzeri protokollerde) da osiloskop kullanışlıdır. Veri iletimi sırasında hattın yüksek ve düşük seviyeler arasında beklenen zamanlamayla geçiş yapıp yapmadığı gözlemlenebilir. Eğer iletişimde beklenmedik hatalar oluşuyorsa, osiloskopla hattı izlemek, sinyalin bozuk mu yoksa zamanlamanın mı yanlış olduğunu ayırt etmeye yardımcı olur.

Bu tür basit gözlemler, "kod çalışmıyor" gibi belirsiz bir sorunu, "çıkış sinyali beklenenden farklı" gibi somut ve çözülebilir bir probleme dönüştürebilir.

Başlangıç Seviyesinde Sık Yapılan Hatalar

Osiloskopla yeni çalışmaya başlayanların karşılaştığı bazı hatalar tekrar eder ve bunları bilmek zaman kaybını azaltır.

İlk yaygın hata, prob fiziksel olarak 10x konumundayken osiloskop menüsünde bu oranı güncellemeyi unutmaktır. Bu durum, ölçülen değerlerin gerçek değerden çok farklı görünmesine yol açar.

İkinci hata, toprak klipsini yanlış ya da gevşek bir noktaya bağlamaktır. Bu, ölçümde gürültü ve hatalı görüntülere neden olur ve bazı durumlarda devrede istenmeyen kısa devrelere de yol açabilir.

Üçüncü ve daha ciddi bir risk, devrenin gerilim sınırlarını aşan bir noktada ölçüm yapmaktır. Osiloskobun giriş kanallarının belirli bir gerilim aralığı vardır; bu aralığın aşılması hem osiloskoba hem de ölçülen devreye zarar verebilir. Yüksek gerilimli noktalarda ölçüm yapmadan önce cihazın giriş sınırlarını kontrol etmek gerekir.

Son olarak, trigger ayarını hiç değiştirmeden kararsız bir görüntüyle çalışmaya devam etmek de sık görülen bir alışkanlıktır. Kayan ya da titrek bir görüntüyle yorum yapmaya çalışmak yanıltıcı sonuçlara götürebilir; bu yüzden trigger seviyesini sinyale uygun şekilde ayarlamak, doğru analizin ilk adımıdır.

Osiloskop, ilk bakışta karmaşık görünse de temel mantığı anlaşıldığında hobi ve öğrenme amaçlı devre çalışmalarında güvenilir bir yol gösterici hâline gelir. Prob bağlantısına, topraklamaya, ölçek ayarlarına ve trigger mantığına dikkat ederek yapılan gözlemler, devrelerdeki pek çok sorunu görsel olarak anlamayı ve daha hızlı çözmeyi mümkün kılar.
